产品简介

---

优博特Uoubest新型板状防火棉属于本企业在国内市场独家首发的新型材料产品，该产品解决了风管防火包覆行业痛点，产品具有熔点高、重量轻、平整美观、耐候性优、施工便捷等诸多优点，填补了国内风管防火软包覆中高端产品市场空白。
新型板状防火棉最高使用温度不低于1050℃，容重为70kg/m³、110kg/m³。新型板状防火棉为不燃A1级，酸度系数MK大于2.2，憎水率不低于98%，且产品不含有石棉成分。新型板状防火棉外覆面为阻燃加筋铝箔贴面，产品的整体燃烧性符合A2级，产烟毒性符合ZA1级。其主要原材料及制造方法与传统防火隔热材料不同，决定了它具有热稳定性好、化学性质稳定等特性。
优博特Uoubest新型板状防火棉的材质主要由硅（Si）、铝（Al）、铁（Fe）、镁（Mg）、氧（O）等元素组成，含有大量的以硅、氧结合的硅酸根（SiO4 ）结构单元，铝、铁以铝酸根和铁酸根与硅酸根相连，镁元素以镁离子与硅酸根相连，因此可划分为硅酸盐类产品。为了增强材料的耐火隔热功能，生产中将含有这些元素的原料进行熔融，制成纤维状，同时为了增强该纤维制品的耐高温性能，在材料组成中调控增加了铁、镁元素的含量，因此可被称为铁镁增强型硅酸盐纤维。
优博特Uoubest新型板状防火棉与普通岩棉有诸多不同点。1.原料不同，普通岩棉使用玄武岩、白云石作为原料。优博特Uoubest新型板状防火棉使用铁矿石等矿物材料作为原料。2.耐温性能不同，普通岩棉耐温在600℃-800℃左右。优博特Uoubest新型板状防火棉耐温可达1050℃。3.酸度系数值不同。普通岩棉的酸度系数为1.6~ 1.8。优博特Uoubest新型板状防火棉使用岩棉酸度系数计算方法得到的酸度系数MK大于2.2。
目前优博特Uoubest新型板状防火棉包覆系统产品已在全国各地的建设项目上得到广泛应用。



系统结构

---

系统特点

---

长效的不燃A级材料                                                                    高温下的绝热性能

占有空间小、节约空间                                                             吸音性能佳，降噪消声

满足国家规范和应用需求                                                   施工便捷高效、节省大量工期

无常见施工噪音，不影响其他区域                                         复合专用阻燃贴面、美观大方

                               管道内壁钢板厚度符合GB50243-2016要求             管道系统整体重量小、减少结构和支吊架荷载，无需额外增加支架

安装步骤

---

步骤一∶剪裁uoubest新型板状防火棉                     步骤二:在铁皮风管上铺设Uoubest新型板状防火棉

步骤三：用保温焊钉将Uoubest新型板状防火棉牢固焊接在风管上                 步骤四：用铝箔胶带黏贴封住剪切口

包装与储运

---

为了方便施工、运输、存储和识别，优博特新型板状防火棉以聚乙烯热缩膜的方式包装。在运输和存放过程中应防潮防雨，保护包装膜不破损；本产品应被存放在干燥、通风的室内，并堆放在托架或高于地面的平台上,严禁露天堆放，或者在储藏时使用防水盖布遮盖。搬运时应轻拿轻放避免高处摔落产品，不应以绳子或铁钩拖拉，避免碰撞材料边角和踩踏材料。

新型板状防火棉产品主要性能参数

---



优博特Uoubest新型板状防火棉主要性能参数	测试标准	GB/T 10297-2015 GB/T 17911-2018 GB/T 5480-2017 GB 8624-2012 GB/T 20285-2006 GB/T10294-2008 GB/T10299-2011 T/CBMF99-2021 GB/T176-2017 GB/T23263-2009
容重	70kg/m³；110kg/m³
不燃性	A级
烟毒性	ZA1
导热系数	800°C时≤0.3W/m·K
憎水率	≥99.8%
氧化铁	>15%
氧化镁	>7%
石棉	无

产品规格

---



型号	规格（长宽）	厚度（mm）	耐火时间	密度	成品包装
Uoubest-40mm新型板状防火棉	1 2 0 0 * 6 0 0 m m	40 m m	30 m i n	7 0 kg / m³	热缩膜
Uoubest-50mm新型板状防火棉	1 2 0 0 * 6 0 0 m m	50 m m	6 0 m i n	1 1 0 kg / m³	热缩膜
Uoubest-60mm新型板状防火棉	1 2 0 0 * 6 0 0 m m	6 0 m m	1 2 0 m i n	1 1 0 kg / m³	热缩膜

安装与储运说明

---

Uoubest新型板状防火棉安装宜用焊钉固定，专用阻燃夹筋铝箔胶带封边。
运输过程中应防潮、防雨、注意包装不得破损。
应存放在干燥、通风的室内，并堆放在托架或高于地面的平台上，严禁露天堆放。
搬运时避免高处摔落产品，不应以绳子或铁钩拖拉，避免碰撞材料边角和踩踏材料。

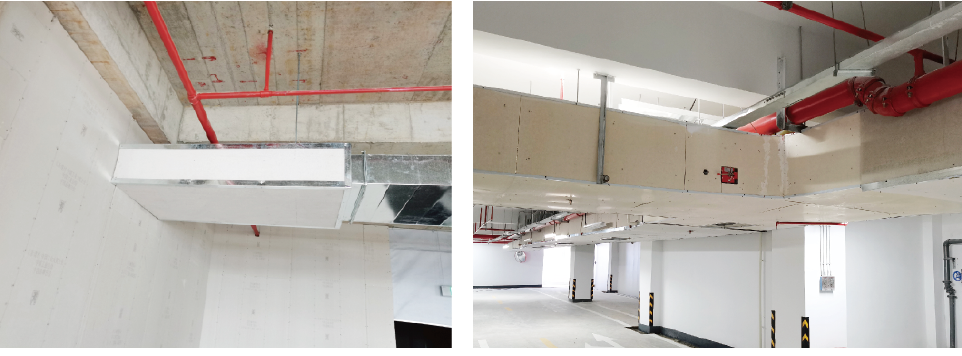

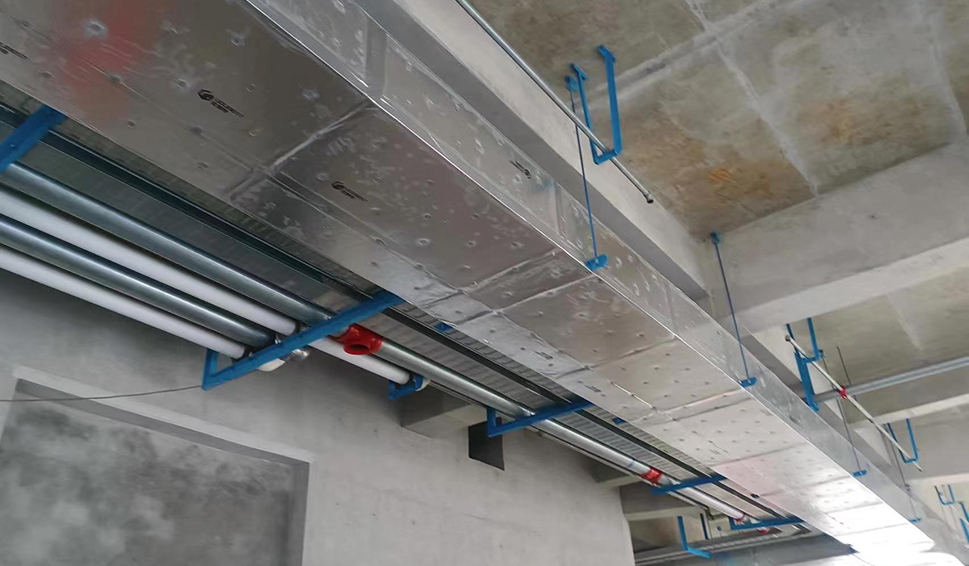

安装实拍图

---

绝热材料的耐热性能比较

---

绝热材料在超过其正常使用温度范围后，物理结构发生变化，隔热性能失效

纤维类型	最高使用温度
玻璃棉	300~500°C
岩棉	600~800°C
硅酸盐纤维	≥1050°C
新型板状防火棉	≥1050°C

三种防火包覆优缺点比较

---

包覆系统	主要优点及缺点
防火板包覆系统	优点：较美观、耐用	缺点：安装工艺繁琐
柔性防火卷材包覆系统	优点：重量轻、施工便捷	缺点：美 观 度 一 般
新型板状防火棉包覆系统	优点：施 工 便 捷 、 耐 候 性 好 、 轻 质 美 观

防火包覆推荐组合方案

---

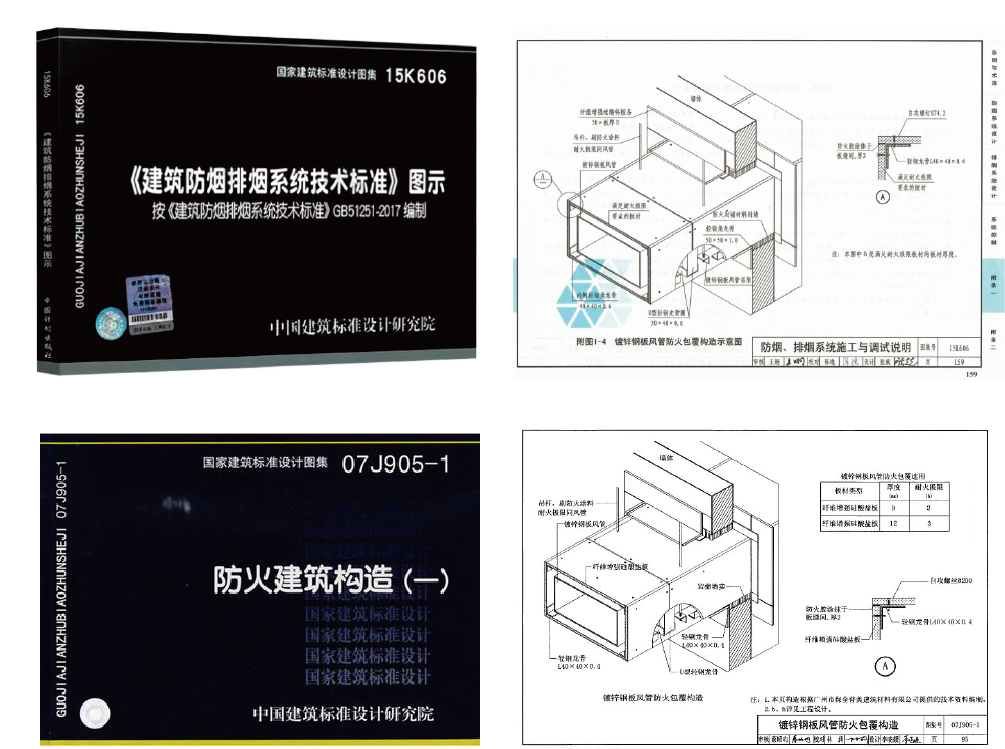

根据《建筑防排烟技术标准》(GB-51251-2017)中第3.3.8条，4.4.8条，4.5.7条的要求，不同位置的风管应满足规范所要求的耐火极限，具体如下表:不同位置风管的耐火极限（h ) :

风管位置\风管类型	汽车库、设备用房	竖井内	吊顶内	室外非吊顶	穿越防火分区	穿越楼梯间、前室
排烟风管	0.5	0.5	走道1.0,其它0.5	1.0	1	2.0
消防补风管	0.5	0.5	0.5	1.0	1.5	2.0
加压送风管	1	独立0.5,共用1.0	0.5	1.0	/	2.0

风管为满足规范耐火极限要求，可采用以下技术方案实施:

编号说明

编号	材料说明
1	金属风管(镀锌钢板风管)
2	包覆材料:最高使用温度不低于1050°C的新型板状防火棉。
3	外覆面:阻燃加筋铝箔贴面
4	金属焊钉:间距宜为250mm *300mm
5	阻燃铝箔胶带:宽度不小于80mm

金属风管防火包覆选用



板材类型	板材厚度δ	容重	耐火极限
Uoubest新型板状防火棉	40mm	7 0 kg / m³	0.5h
Uoubest新型板状防火棉	50mm	110 kg / m³	1.0h
Uoubest新型板状防火棉	60mm	110 kg / m³	2.0h

注:图中A、B表示被包覆金属风管的边长，δ表示包覆新型板状防火棉的厚度。

1.耐火极限0.5h采用40mm新型板状防火棉，容重为70kg/m³。耐火极限1.0h采用50mm新型板状防火棉，容重为110kg/m³。耐火极限1.5h、2.0h采用60mm新型板状防火棉，容重为110kg/m³。
2.新型板状防火棉主要材质为:铁镁增强型硅酸盐纤维棉。其主要成分里面，氧化镁含量不低于 7%，三氧化二铁含量不低于 15%。新型板状防火棉最高使用温度不低于1050℃，燃烧性能达到不燃A级，酸度系数MK大于2.2，憎水率不低于98%，且产品不含有石棉成分。新型板状防火棉外覆面为阻燃加筋铝箔贴面，产品的整体燃烧性符合A2级，产烟毒性符合ZA1级。
3.风管耐火极限判定应按照现行国家标准《通风管道耐火实验方法》GB/T17428-2009的测试方法执行,管道系统的耐火完整性和隔热性须同时达到其对应要求的耐火极限时间,并提供国家防火建筑材料质量监督检验中心出具的耐火性能型式检验（安全性能）检测报告。

组合方案示意图

---

0.5h、1.0h 、1.5h、2.0h 耐火极限防火包裹构造示意图:Uoubest新型板状防火棉包覆系统

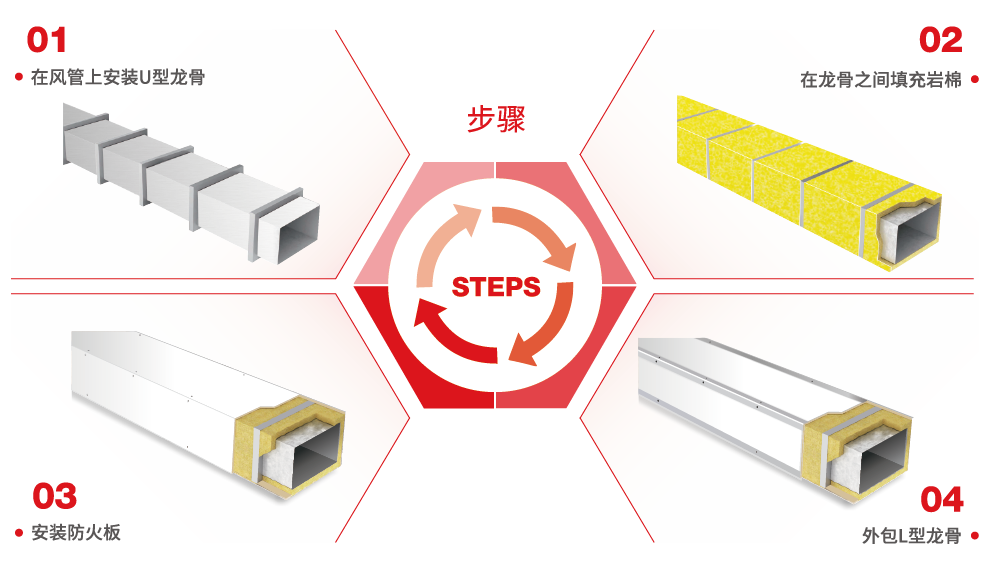

   铁皮风管防火板包覆系统                                               剖面图

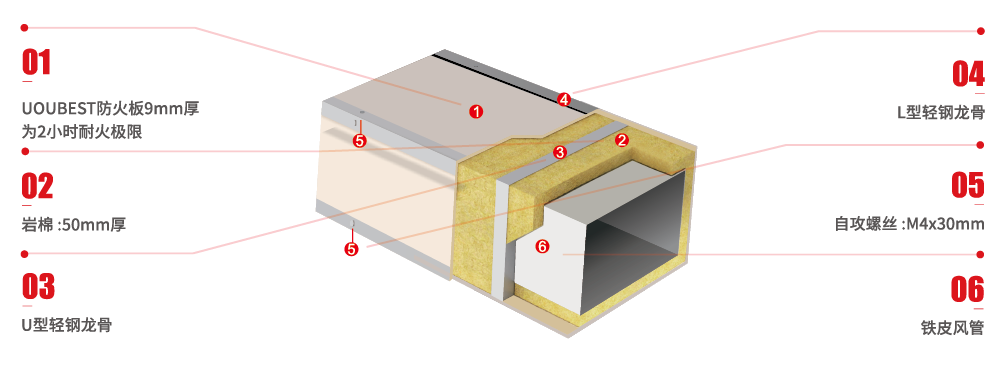

1.5h、2.0h耐火极限防火包覆构造示意图:防火板包覆系统

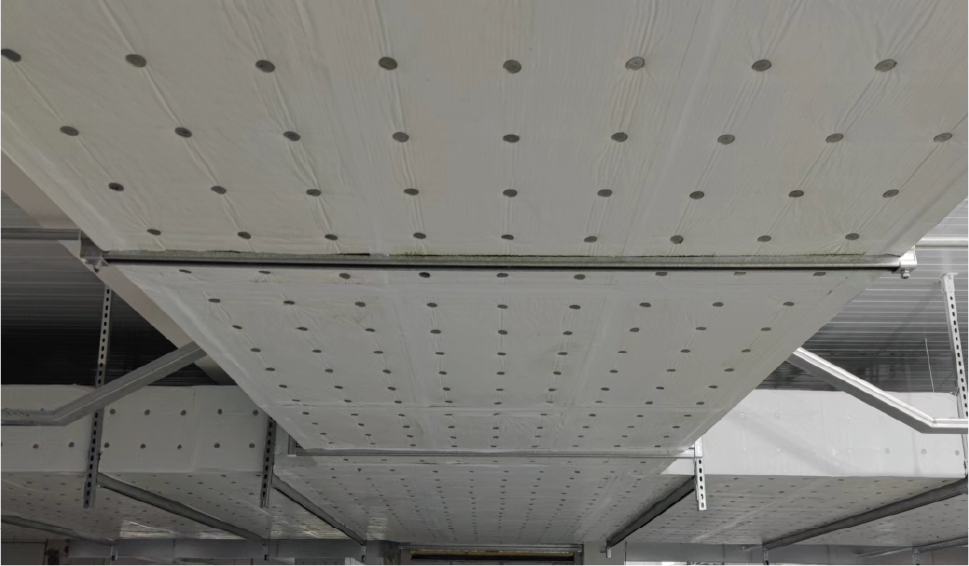

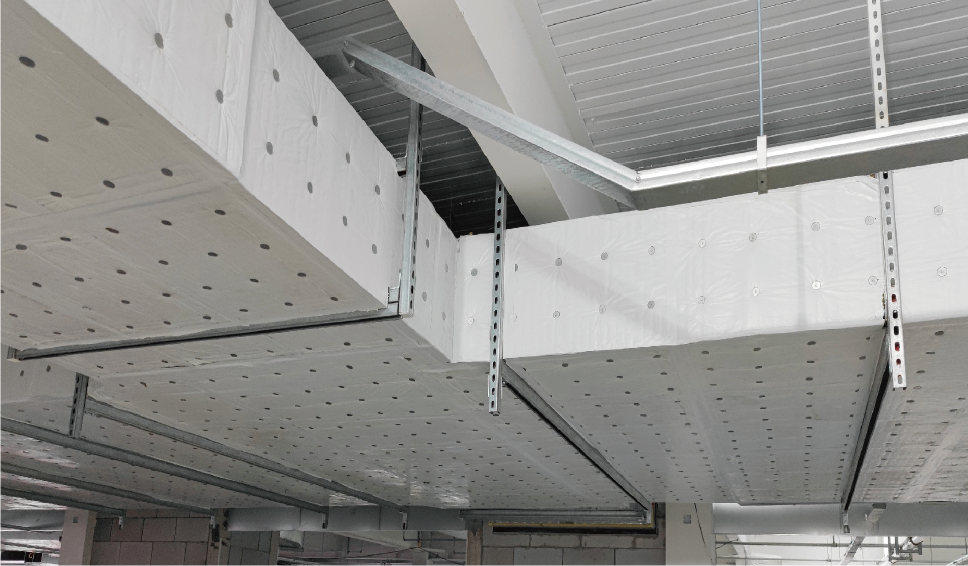

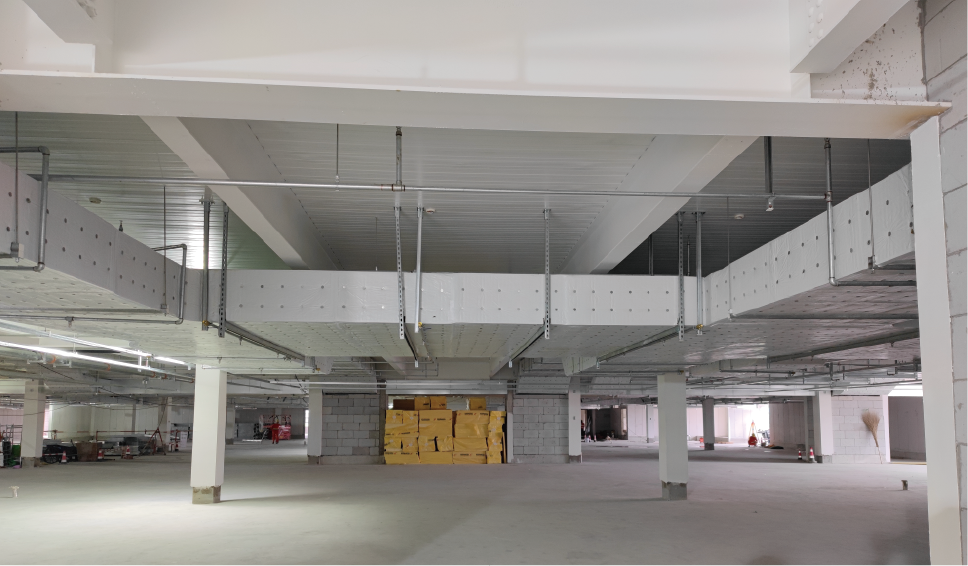

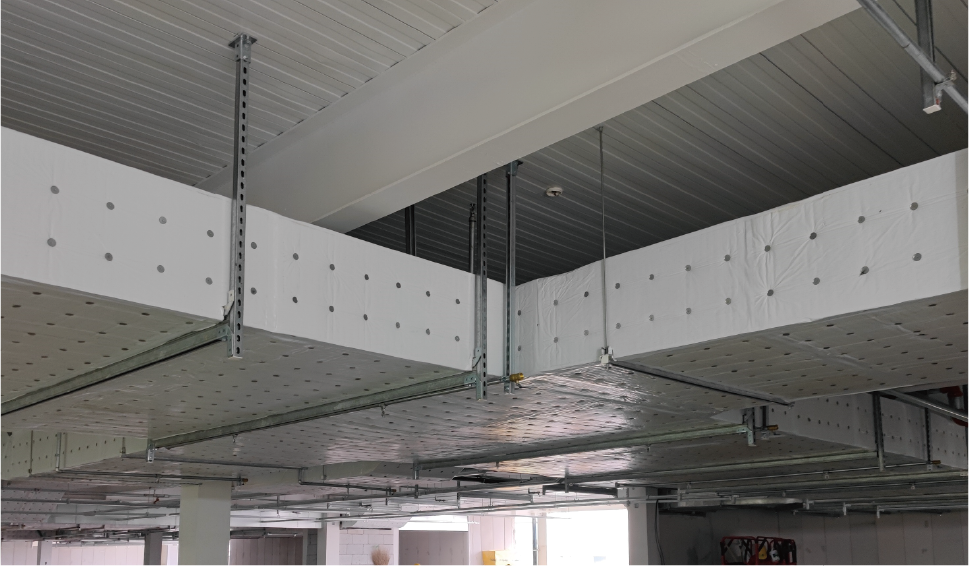

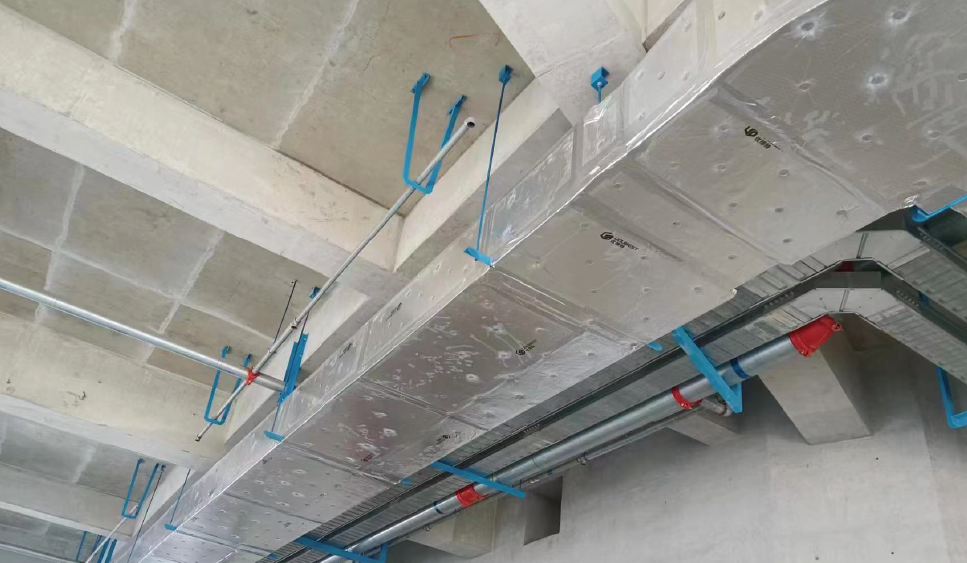

安装实拍图

---
