玻璃棉是一种常见的绝热材料，广泛应用于建筑的保温和隔热。那么玻璃棉是否能适用于防排烟风管的防火包覆呢？

1 、按现行 GB/T13350-2017 《绝热用玻璃棉及其制品》 对于玻璃棉制品的定 义：

3 术语和定义 GB/T4132和GB/T5480界定的以及下列术语和定义适用于本文件。

3.1 普通玻璃棉制品normal glass wool product用于工况温度不高于250℃的玻璃棉制品。

3.2 高温玻璃棉制品 glass wool product used in high temperature 可用于高温工况(热面温度大于250℃)且通过最高使用温度评估的玻璃棉制品。 高温玻璃棉制品用于高温工况（热面温度大于250 摄氏度），且通过最高使用温度评估的玻璃棉制品。那么高温玻璃棉制品的最高使用温度到底是多少呢？ 根据全球几个知名的玻璃棉制造商官网， 欧文斯科宁 OWENS CORNING 、杰斯曼 Johns Manville 其公布的耐高温绝热玻璃棉产品的最高使用温度均在在 300~500 摄氏度：

高温玻璃棉制品用于高温工况（热面温度大于250 摄氏度），且通过最高使用温度评估的玻璃棉制品。那么高温玻璃棉制品的最高使用温度到底是多少呢？

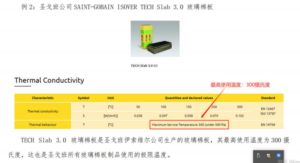

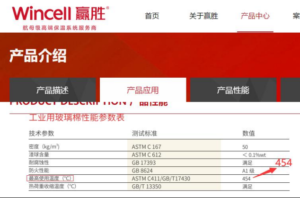

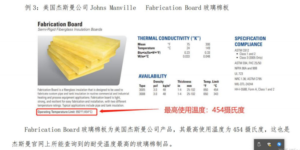

根据全球几个知名的玻璃棉制造商官网，欧文斯科宁 OWENS CORNING 、杰斯曼 Johns Manville其公布的耐高温绝热玻璃棉产品的最高使用温度均在在 300~500 摄氏度：

玻璃棉材料及制品，为何其使用温度范围特别是耐高温性均在 300-500 摄氏度范围，很难突破呢？ 这是由于玻璃棉制品的材料构成和生产工艺所决定的。玻璃棉是将熔融玻璃纤维化并加以热固性树脂为主的粘结剂加工而成的制品，其主要成分为玻璃纤维。玻璃纤维本身是不燃的，且具备一定的耐高温性。但是玻璃纤维制成玻璃棉制品必须添加树脂类粘结剂，起到粘结玻璃纤维和维持结构支撑的作用。在遇到高温（通常为300-500 摄氏度）时，树脂类粘结剂即会炭化和熔解， 玻璃棉就会失去结构支撑，这就是玻璃棉无法耐受 500 摄氏度以上高温的关键因素。

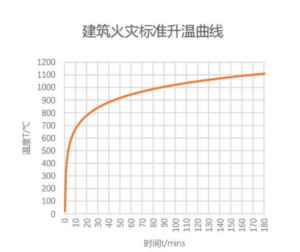

2 、按下图国家标准 GB9978 建筑火灾标准温升曲线，亦是 GB17428-2009 通风管道耐火测试所使用的温升曲线。火灾初期温度上升极为迅速，0.5 小时温度即可达到842 摄氏度。1.0小时温度达到 945 摄氏度。

通常玻璃棉的熔点为 565 摄氏度左右，通过火灾标准温升曲线拟合： 当火灾发生6分钟左右，玻璃棉就熔化烧结。当绝热材料发生熔化烧结，其结构、尺寸、 颜色等发生巨大的变化。其物理性能如导热系数、热阻等均会突变。

根据标准温升曲线图不难得出结论：防火包覆材料达到0.5h耐火极限，其熔点必须高于842摄氏度！

防火包覆材料达到1.0h耐火极限，其熔点必须高于945摄氏度！

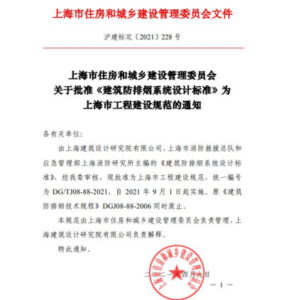

3 、参照上海地标防排烟指南 4.3. 10 条文说明：风管绝热材料要采用熔点800℃以上的不燃材料：


4.3.10 为了防止排烟管道本身的高温引燃吊顶中的可燃物，本条文规定安装在吊顶内的排烟风管具有隔热措施。根据本标准要求，排烟管道最起码有耐火极限半小时的要求，并与可燃物保持不小于150mm的距离;这时我们需要校核该排烟管道的绝热厚度，一般要求不小于35mm厚的岩棉绝热，或采用其他耐800℃以上温度的绝热材料。

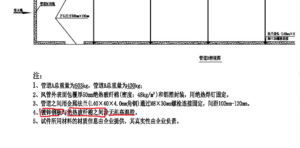

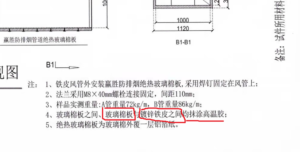

4 、现目前市场上的离心玻璃面厂家，为何能拿到合格的型式检验报告？ 原因很多厂家的离心玻璃棉检测报告中，镀锌铁皮与玻璃棉之间大剂量涂抹高温胶。



离心玻璃棉能达到耐火极限要求，取得型式检验报告，基本上是过量大量使用高温胶涂抹于镀锌铁皮上做出来的。适量的使用高温胶本来无可厚非，可以起到辅助粘结等作用。但是类似很多厂家取的检测报告中大剂量涂抹于镀锌铁皮与玻璃棉之间就是不可行的了。因为在实际项目施工中很难将高温胶大规模涂抹于镀锌铁皮上，不具备现场施工的可行性。因此不建议使用离心玻璃棉产品作为风管的耐火极限防火包覆材料。

作者：‍优博特uoubest
